motoscope tiny

Le motoscope tiny est un très petit tachymètre analogique au format 49 mm. Il mesure la vitesse de manière numérique et l'affiche avec précision grâce à un moteur pas à pas et des aiguilles. Le diamètre d'encastrement de 49 mm et la profondeur d'encastrement de 24 mm seulement ouvrent de nombreuses possibilités d'installation. Le cadran n'a pas de découpe d'affichage ni d'écran LCD et présente un style classique convaincant. La solution parfaite pour les puristes et les minimalistes.

Boîtier

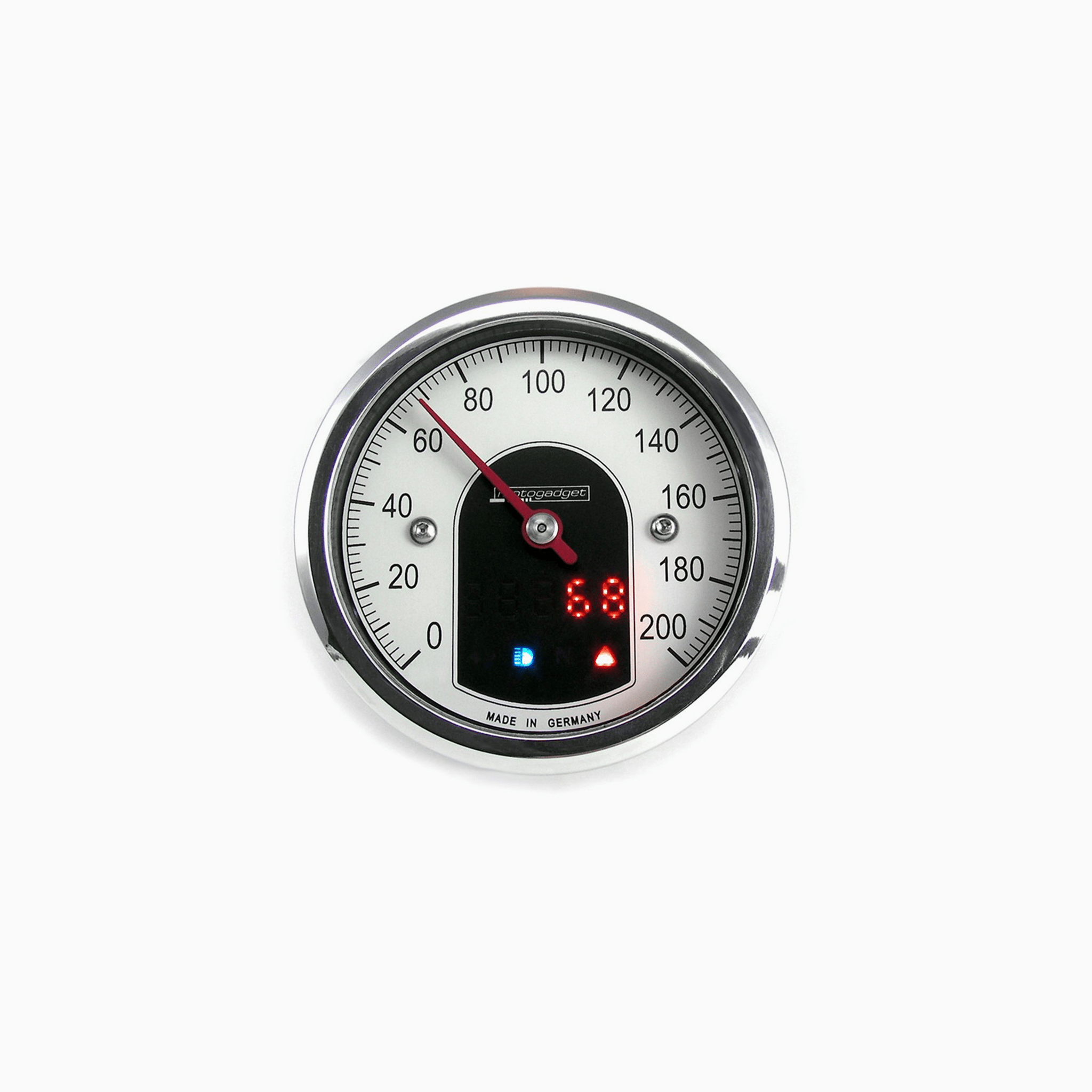

Le boîtier en aluminium de haute qualité est usiné dans la masse et sa surface est anodisée en noir. La bague à visser est disponible en anodisé noir ou en poli miroir.
Le boîtier est 100% étanche et insensible aux vibrations.

Écran

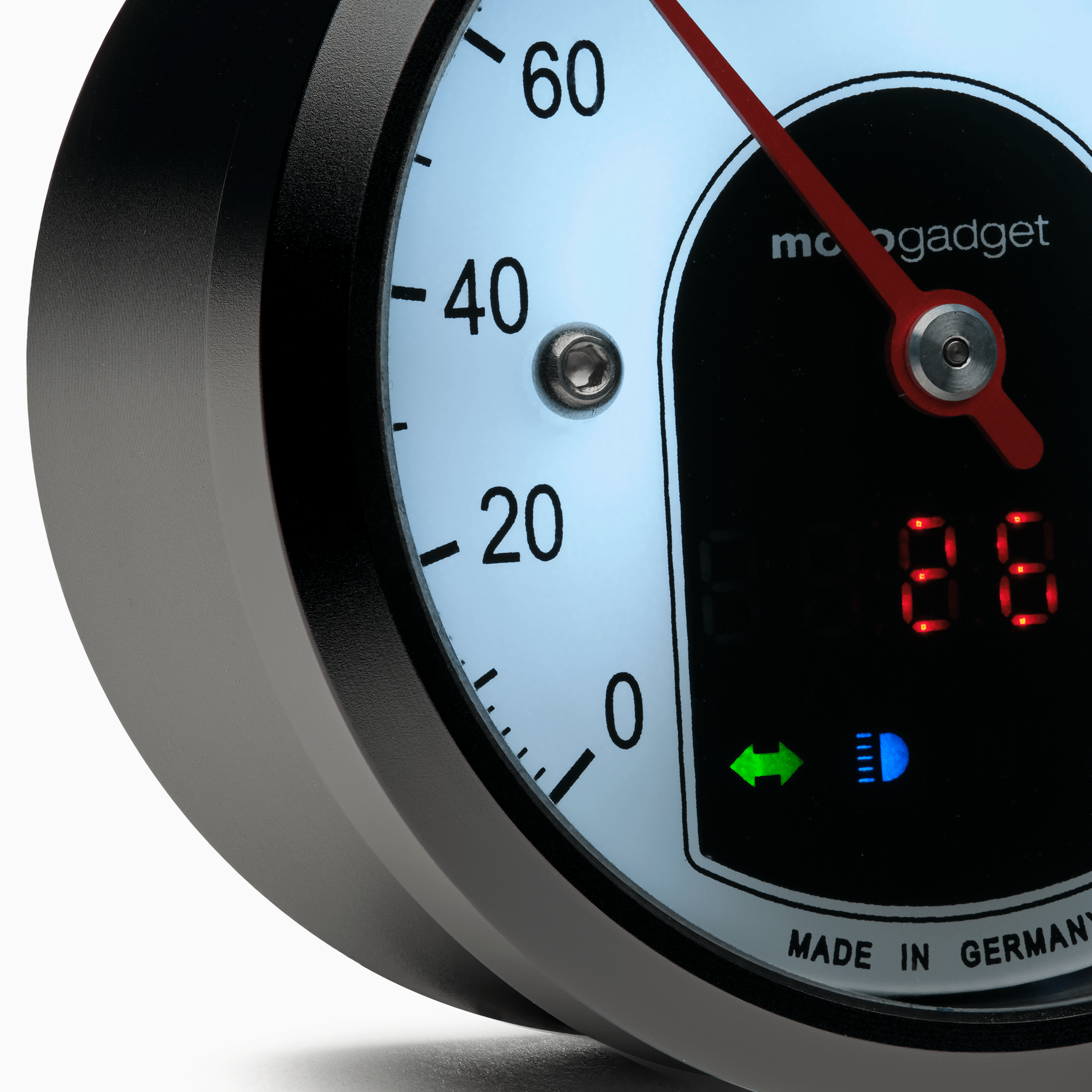

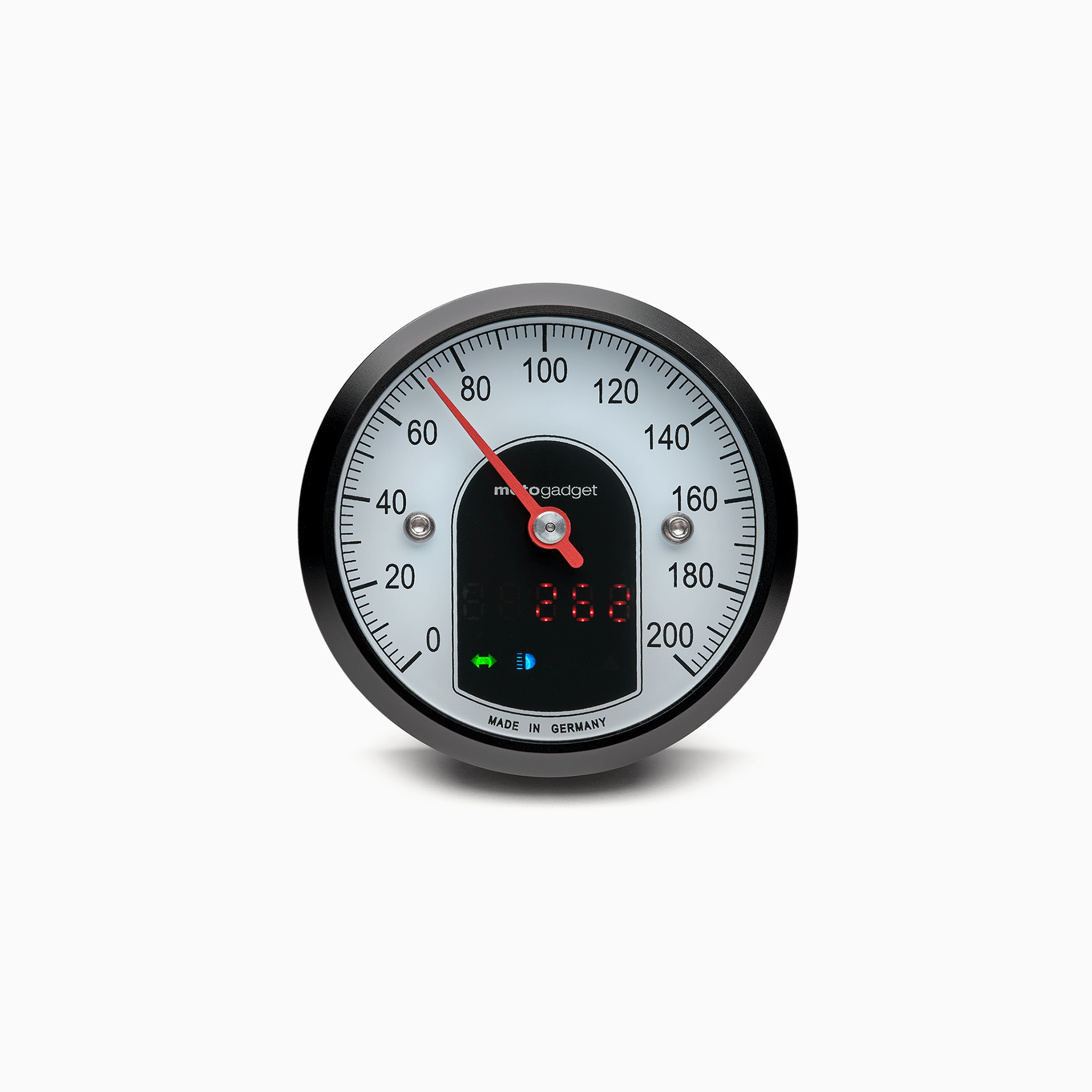

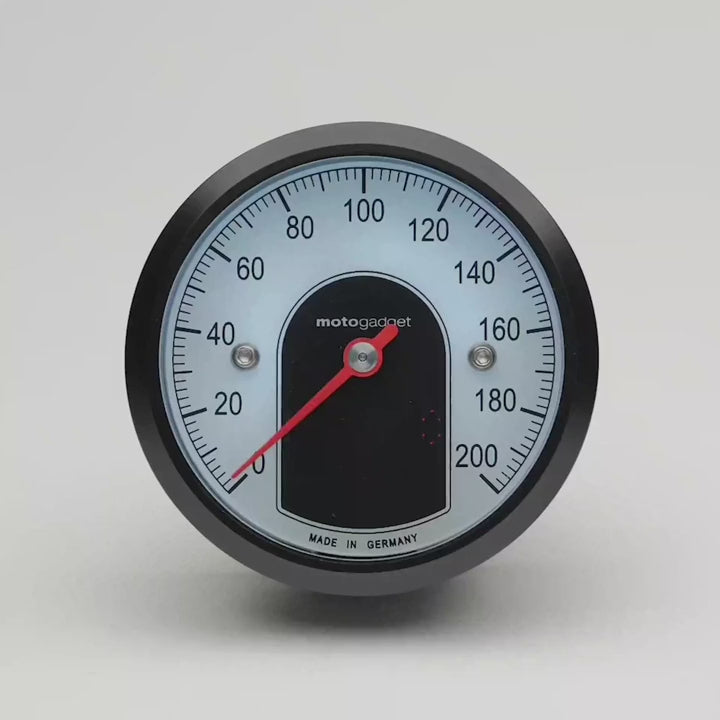

Le cadran analogique en contraste noir et blanc est éclairé indirectement par des LED blanches. Derrière la partie noire du cadran se cache un affichage LED innovant qui n'éclaire le cadran que lorsqu'il est en service et qui n'est pas visible lorsqu'il est éteint.

Afin d'obtenir une lisibilité optimale dans l'obscurité, au soleil et au crépuscule, l'intensité lumineuse des LED est automatiquement adaptée. Si les 200 km/h sont dépassés sur l'échelle analogique, la vitesse est affichée sur l'écran LED.
vitesse s'affiche automatiquement sur l'écran LED. De même, la vitesse maximale est enregistrée. Les 4 voyants de contrôle (bleu, rouge, 2 x vert) sont intégrés dans le cadran. Eux aussi ne sont visibles qu'en cours de fonctionnement.

Utilisation

Le bouton de menu fourni ou, par exemple, le bouton d'appel de phares sur le guidon permet de passer d'un affichage à l'autre sur l'écran LED.

L'affichage standard sur l'écran est l'heure. Si nécessaire, une courte pression sur une touche permet d'afficher les valeurs du kilométrage total, du kilométrage journalier, de la tension de bord, etc.

Toutes les fonctions, comme la réinitialisation du kilométrage journalier ou autres, sont faciles à utiliser grâce au bouton. Les préréglages ou les valeurs enregistrées restent mémorisés même en l'absence d'alimentation électrique.

Extension

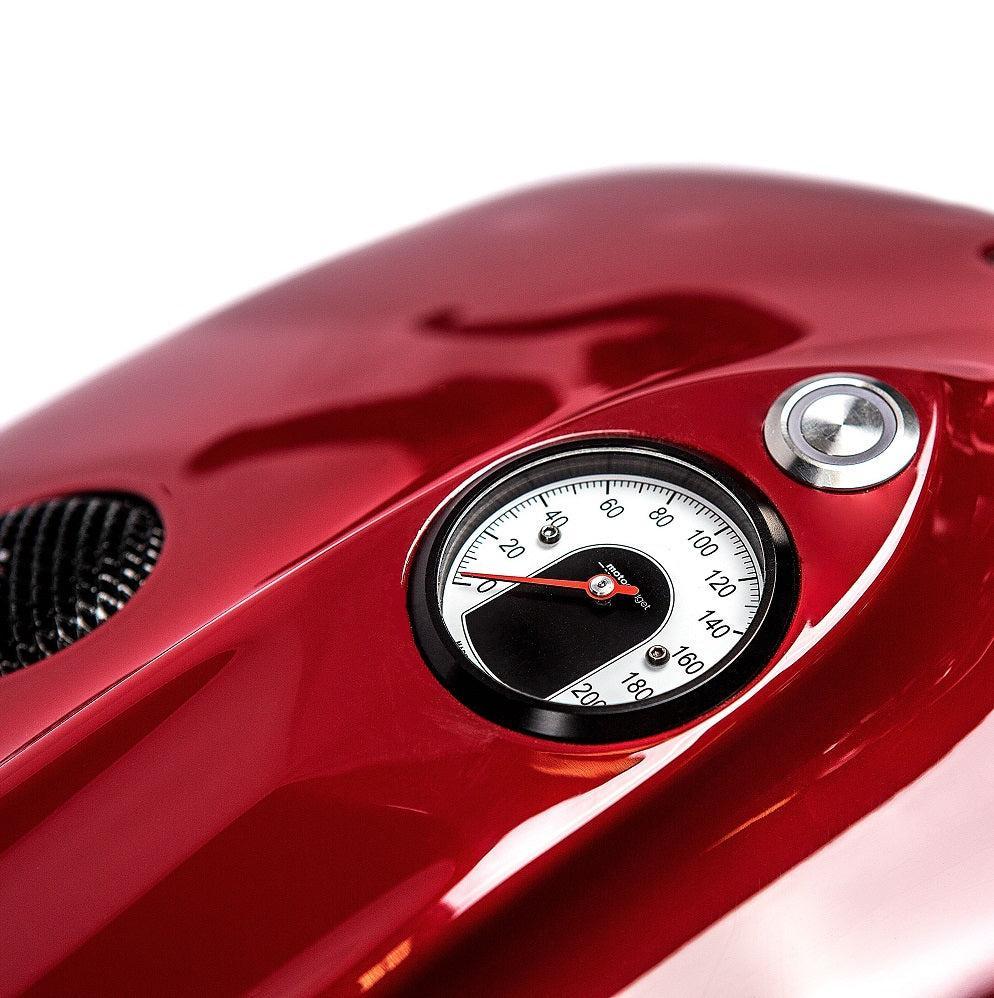

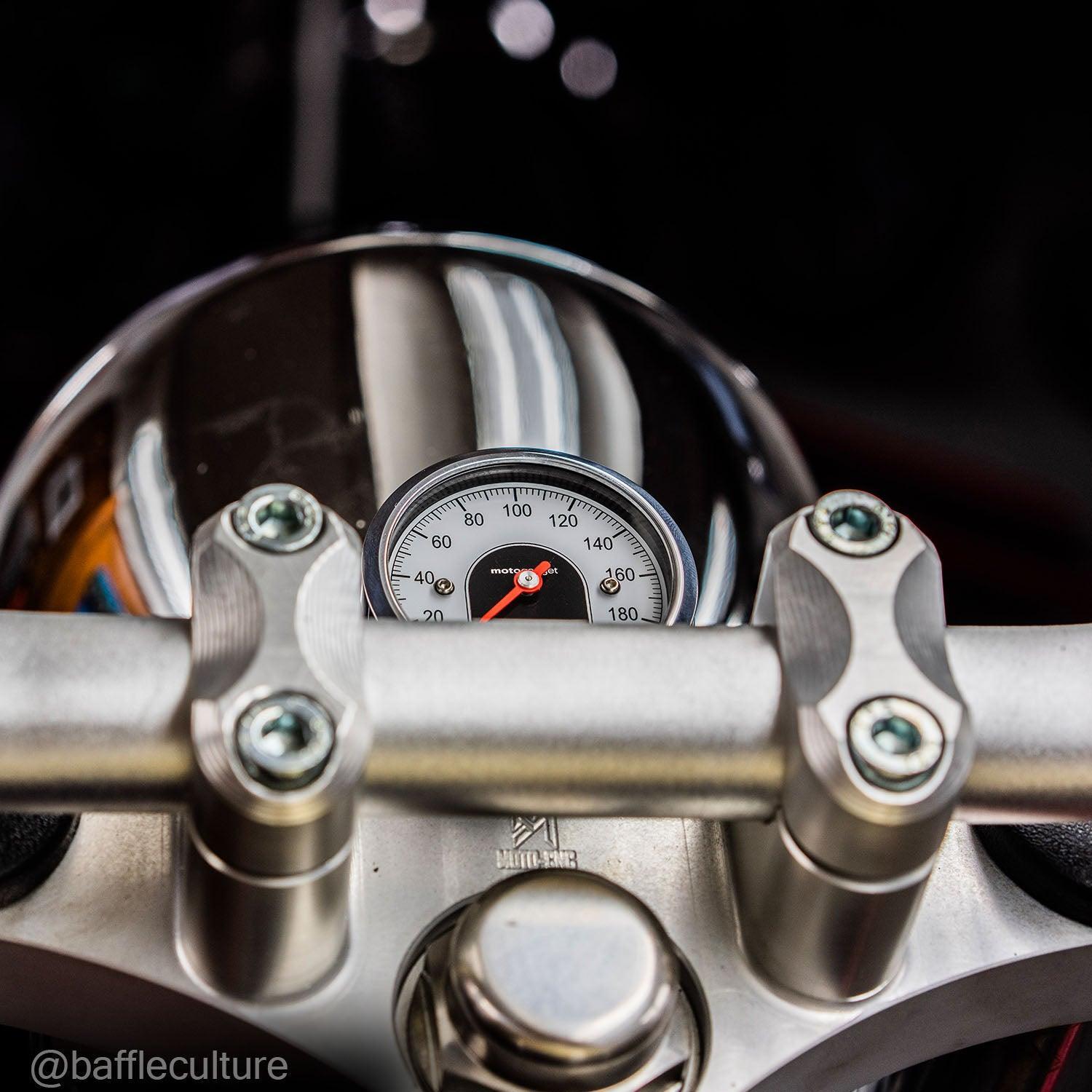

Le motoscope tiny est facile à monter grâce aux deux douilles filetées M3 à l'arrière. Nous proposons divers supports pour le montage.

Connexion et capteurs

Les instructions de montage et d'utilisation détaillées rendent le raccordement de l'instrument possible même pour les utilisateurs qui se tenaient jusqu'à présent à l'écart du système électrique des véhicules.

Le capteur tachymétrique en acier inoxydable fourni est petit (M5/23 mm) et facile à dissimuler.
dissimuler. Grâce à son câble de raccordement de 1,5 m, il peut être installé sans problème sur la roue arrière.
à la roue avant ou arrière. Ainsi, même les véhicules équipés d'un tachymètre mécanique d'origine peuvent être facilement modifiés. Le motoscope tiny est compatible avec de très nombreux capteurs tachymétriques d'origine (contact Reed et capteurs de proximité) des constructeurs automobiles. Dans ce cas, il suffit de
il suffit de relier les connexions et l'installation mécanique d'un capteur devient totalement superflue.

Une 'fonction d'apprentissage' intelligente permet de calibrer facilement le tachymètre - même sur les véhicules équipés de capteurs sur la boîte de vitesses, comme par exemple Harley-Davidson (TM).

• Diamètre de montage : 49 mm
• poids : env. 96 g
• Fixation:2 x M3 douille filetée
• Consommation de courant en fonctionnement : env. 200 mA (en fonction de la charge)
• Consommation de courant au repos : 0 mA
• Tension de fonctionnement : 9 V - 15 V
• Température de fonctionnement : -20°... +80°C
• Tachymètre analogique (aiguille) : 0 - 200 km/h ou mph
• Tachymètre numérique (écran LED) : 200 - 999 km/h ou mph
• vitesse maximale : 0 - 999 km/h ou mph
• Tension de bord : 9 - 15 V
• Heure : 00:00 - 23:59
• Compteur kilométrique journalier : 0 - 999,9 km ou mi
• Kilométrage total (réglable) jusqu'à 99 999 km ou mi
• Témoins lumineux Clignotant, Feux de route, Neutre, Lampe d'avertissement

• Instrument avec câble de raccordement d'environ 75 cm
• Mini-bouton-poussoir
• 2 fusibles volants
• 9 Connecteur d'extrémité de câble
• Capteur tachymétrique (M5 x 0,5 filetage fin, acier inoxydable, IP 68) avec 150 cm de câble de raccordement
• 2 mini-aimants puissants en néodyme
• 2 vis de fixation M3 avec rondelle
• 2 diodes pour le regroupement des clignotants
• Code QR pour les instructions de montage et d'utilisation
