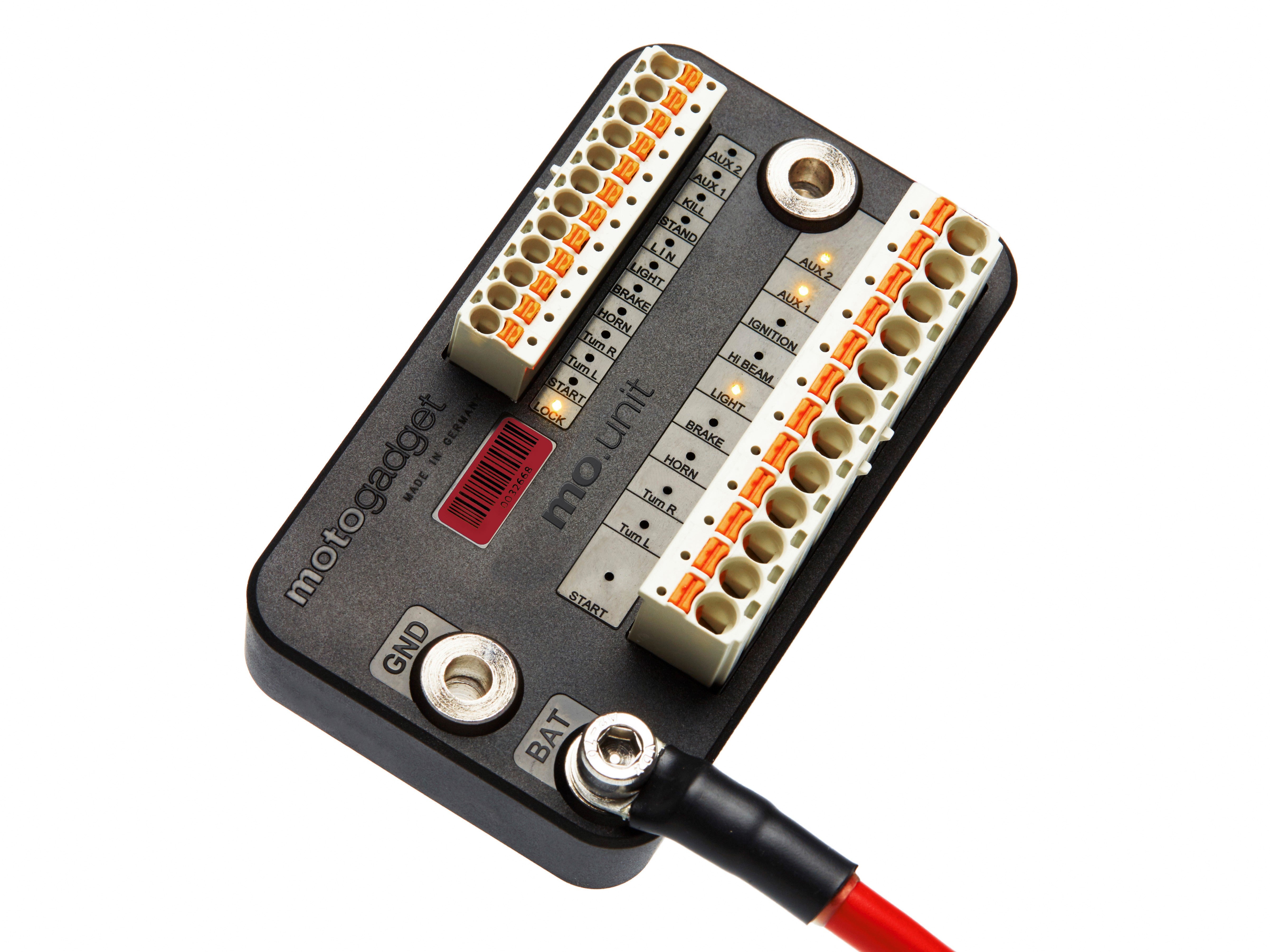

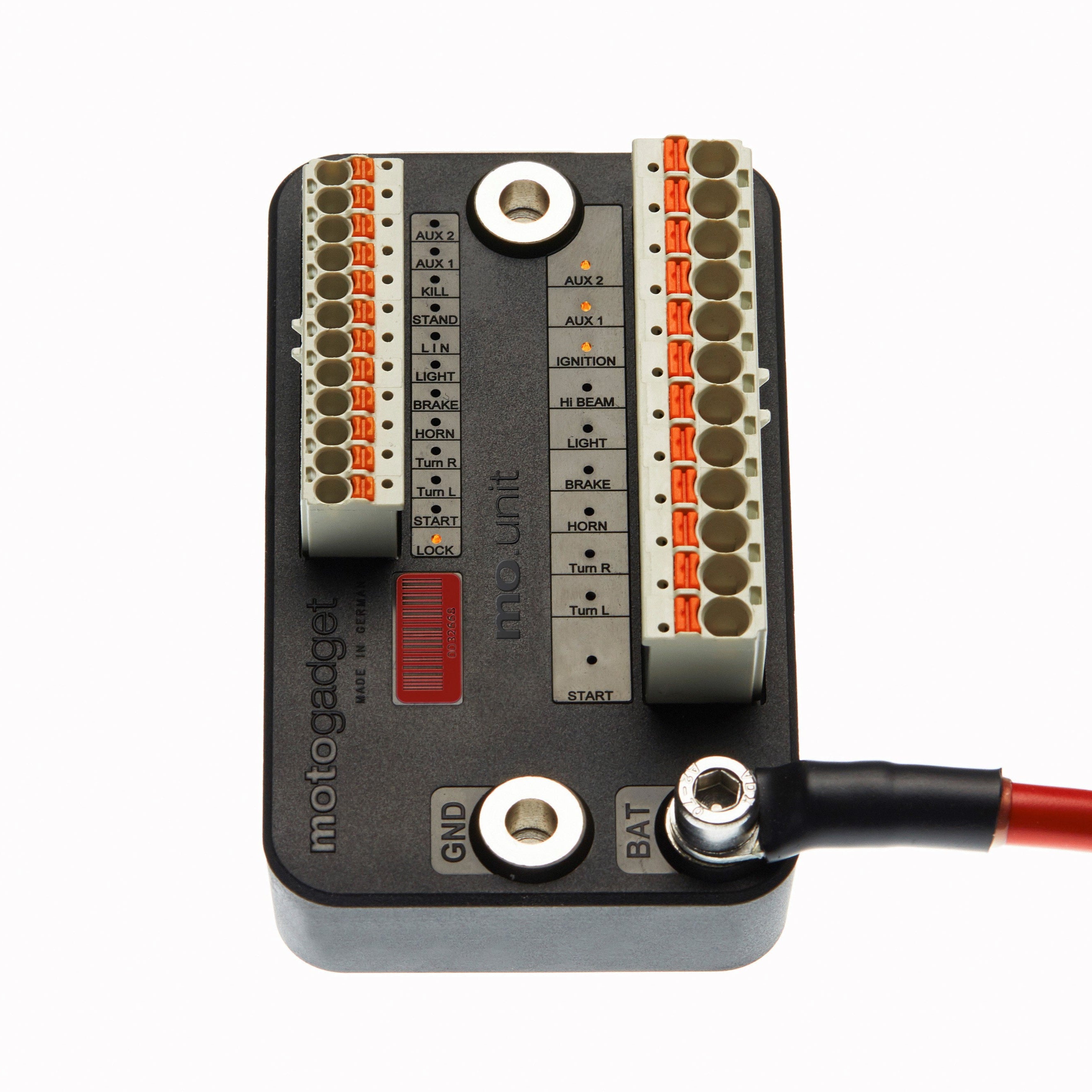

mo.unit basic

Die mo.unit basic ist eine digitale Schaltzentrale, das Herz der gesamten Fahrzeugelektrik. Die Bedienung kann sowohl mit Tasterarmaturen als auch mit herkömmlichen, schaltenden Lenkerarmaturen erfolgen. Die mo.unit basic
schaltet alle Komponenten im Fahrzeug über verschleißfreie Hochleistungs-
Halbleiterschalter und übernimmt die Aufgaben der elektrischen Sicherungen.
Diverse Relais, Steckverbinder und Einzelkomponenten im Kabelbaum können
entfallen und somit schnell und einfach eine neue, minimierte Fahrzeugverkabelung aufgebaut werden.

Die mo.unit basic verfügt über 12 Eingänge, 10 Ausgänge und
austauschbare Qualitätskabelklemmen.

Funktionen

• Tastersteuerung für 4 oder 5-Tasterbedienung
• Ersatz der Fahrzeugsicherungen
• Alarmanlage
• lastunabhängiges Blinkrelais
• Warnblinkanlage
• Blinker als Positionslicht (einstellbar)
• zeitgesteuerte Blinkerabschaltung
• weggesteuerte Blinkerabschaltung (Tachosensor erforderlich)
• Standlicht und Lichthupe
• Steuerung von Abblend- und Fernlicht mit einem Taster
• Bremslichtmodulator (8 einstellbare Modi)
• Gefahrenbremslicht
• Garagenlicht
• Lüfternachlauf
• Hyperbeam (200W Fernlicht + Abblendlicht)
• Starterrelais für Starter mit Magnetschalter (max. 30 A)
• intelligente Abschaltung von Verbrauchern beim Start
• integriertes, digitales Hupenrelais
• zwei konfigurierbare Zusatzausgänge AUX1 und AUX2
• vollständige Bordnetz Diagnosefunktion
• Defekterkennung von allen Leuchtmitteln

• Abmessungen 90 x 53 x 30mm (L/B/H)
• wasserdicht, vibrationsfest - IP69
• Gewicht ca. 180 g
• Befestigung 2 x M5 Schraube, Abstand 74mm
• Betriebsspannung  6 V - 20 V
• Betriebstemperatur -20° bis +80°C


Eingänge

• Zündschloss +12V bzw. mo.lock
• Blinker links
• Blinker rechts
• Licht
• Starter
• Hupe
• Bremslicht
• Kill
• Seitenständer
• LIN-Bus
• AUX1
• AUX2


Ausgänge

• Blinker links
• Blinker rechts
• Abblendlicht
• Fernlicht
• Starter
• Hupe
• Bremslicht
• Zündung
• AUX1 (Universal)
• AUX2 (Universal)

• mo.unit basic
• Pluspolschraube M5
• 2 Befestigungsschrauben M5 mit Mutter und Unterlegscheiben

separat bestellbar in Kategorie Zubehör:

• Batterieanschlusskabel
• Batterieanschlusskabel mit Fahrzeughauptsicherung
• Kabelkit für Fahrzeug Komplettverdrahtung
• Sammelklemme Masseverbinder
• mo.lock Zündschloss
• Tachosensor & 2 Neodym Magnete
